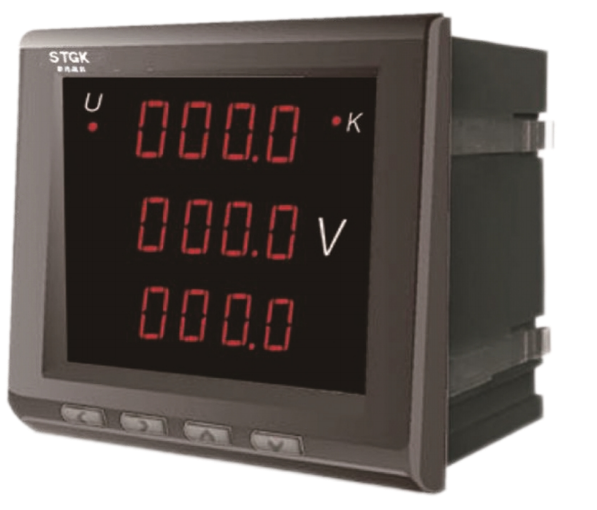

产品概述：

电力仪表具有精确的电力参数测量、电能质量参数监视和分析、电能量统计、越限报警、最值记录和事件顺序记录等功能。通过I/O模块实现对现场设备状态的监视、远程控制和报警输出。电力仪表提供标准的通讯接口，并可选择双通讯网络冗余，同时还提供电能脉冲输出和4~20mA模拟量输出等功能，可驱动模拟量和逻辑量定值报警。大屏幕的液晶显示界面让用户轻松获取电力参数。

技术参数：

测量精度电 压 0.2% 5V~5000Kv          电 流 0.2% 5mA~50000A

有功功率 0.5% -100000~100000kW          无功功率 0.5% -100000~100000kvar

视在功率 0.5% 0~100000kVA             功率因数 0.2% -1.000~1.000 解析度：0.001

有功电度 1% 0~999999999kwh             无功电度 1% 0~999999999kvarh

频 率 0.2% 45~65Hz 解析度：0.01Hz       额定电流 5A/1A 电流变比可设定

过载能力 1.2倍额定电流，连续工作       负 荷 小于0.2VA

精 度 0.2%

电压输入

额定电压 380V/100V 电压变比可设定，过载能力 1.2倍额定电压，连续工作

负 荷 <0.2VA    精 度 0.2%

谐波指标

测量值 2nd~31st谐波

通讯网络

RS485（标配）

Modbus-RTU协议      2芯屏蔽双绞线

波特率：2400~19200bps

工作电源

交直流控制电源         工作范围 85~264Vac，50/60Hz；100~300Vdc

功 耗 小于5W

继电器输出

触点容量 250Vac 5A, 30Vdc 5A         脉冲宽度 0~3000秒         SOE分辨率 1ms

模拟量输出

输出范围 4~20mA 内激励               输出负载 500欧姆

适用环境

运行温度 -25℃ to 70℃                存储温度 -30℃ to 75℃

大气压力 80kPa to 110kPa               相对湿度 5% to 95% (不结露)

安全（电气绝缘性质）

介质强度 2kV                          绝缘电阻 ≥100M

外形尺寸：
